产品用途
产品简介：

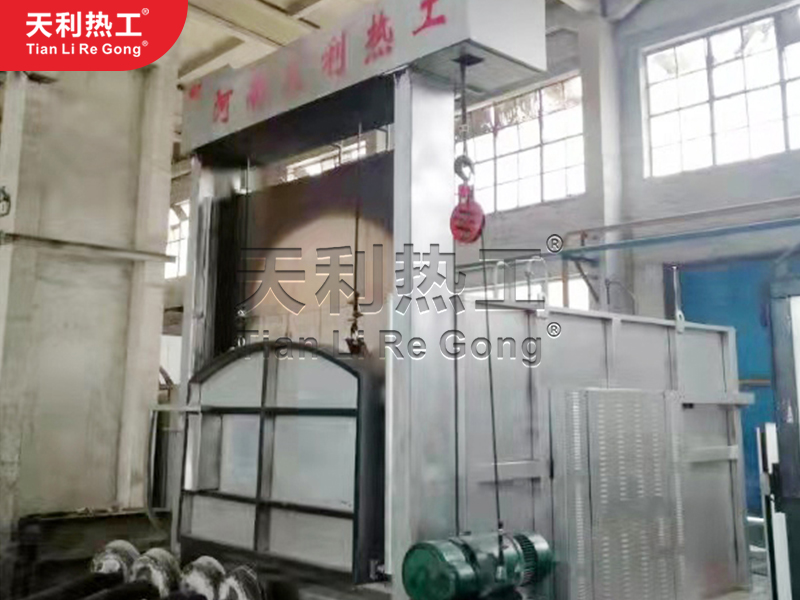

室式燃气加热炉主要由炉体、炉门及升降装置、燃烧系统、管路系统、电气控制系统、上位工控计算机集散控制系统等主要部分组成。
1、炉体：
炉体主要由钢网架骨架、钢结构龙门架、炉衬及炉口护件、遮火板组成。
2.钢网架骨架：
炉体钢架由型钢（Q235）和钢板（Q235，δ6mm）焊接组成，炉墙钢板按型钢骨架自然分割，采用分离式拼接并与型钢骨架间断焊接，避免钢板受热后发生整体变形；
3.钢结构龙门架：
龙门架由板材（Q235，δ12mm）与大尺寸型材（Q235）焊接而成，采用格构式结构，
4.炉衬
炉顶+炉后墙+炉体两侧墙烧嘴以上炉衬，采用使用寿命不少于 10 年的全纤维结构。
设备主要技术参数：
序号 | 参数类型 | 单位 | 参数 | |
3.5m×6m×3m（加热炉） | 3.5m×4m×3m（加热炉） | |||
2 | 功率 | kW | 3000 | 2000 |
3 | 烧嘴类型 | 蓄热式低氮 | ||
4 | ***高炉温 | ℃ | 1300 | |
5 | 控温精度 | ℃ | ±2 | |
6 | 炉温均匀性 | ℃ | ±15（GB30824-2014） | |
7 | 炉衬类型 | 全纤维顶+纤维墙（烧嘴以上）+烧注料墙（烧嘴以下） | ||
8 | 空气预热方式 | 空气单蓄热 | ||
9 | 炉门升降速度 | m/min | 5-10m | |
10 | 空气过剩系数 | 1.05―1.1 | ||
11 | 燃烧介质 | 天然气 | ||
12 | 燃气压力 | kPa | 100 | |
13 | NOX含量 | mg/m3 | ≤150 | |
14 | 炉顶表面温升 | ℃ | ＜60 | |
15 | 炉墙表面温升 | ℃ | ＜50 | |
16 | 升温速度（满载） | ℃/h | 100（可控） | |
17 | 控制方式 | 自动、手动（远程+现场） | ||
18 | 垫铁高度 | mm | 250 | |
19 | 噪音 | ＜85dB | ||
20 | 烧嘴规格 | 低NOx蓄热式烧嘴 1000kw | ||
21 | 烧嘴数量 | 套 | 6 | 4 |
22 | 控温区数 | 3 | 2 | |
23 | 控温模块 | 西门子 PID 模块 |
更多室式炉细节，请咨询河南天利热工，18803732828 李

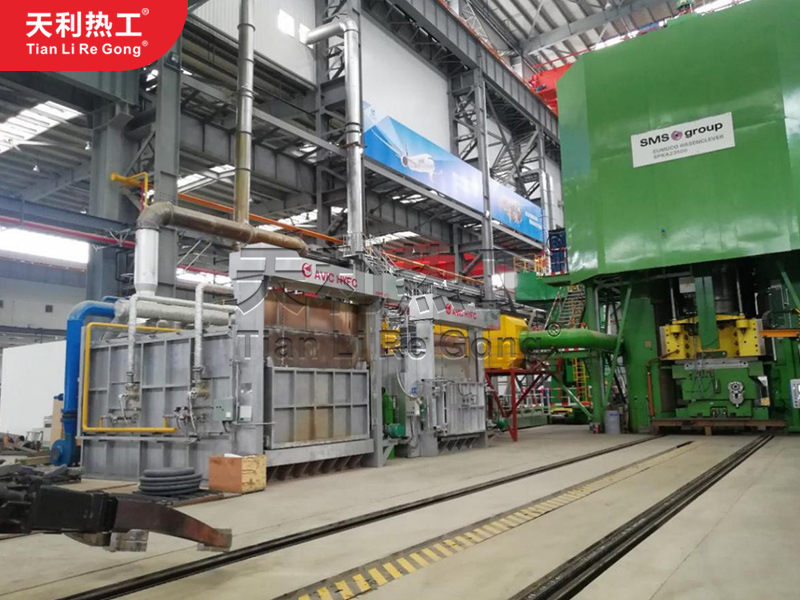

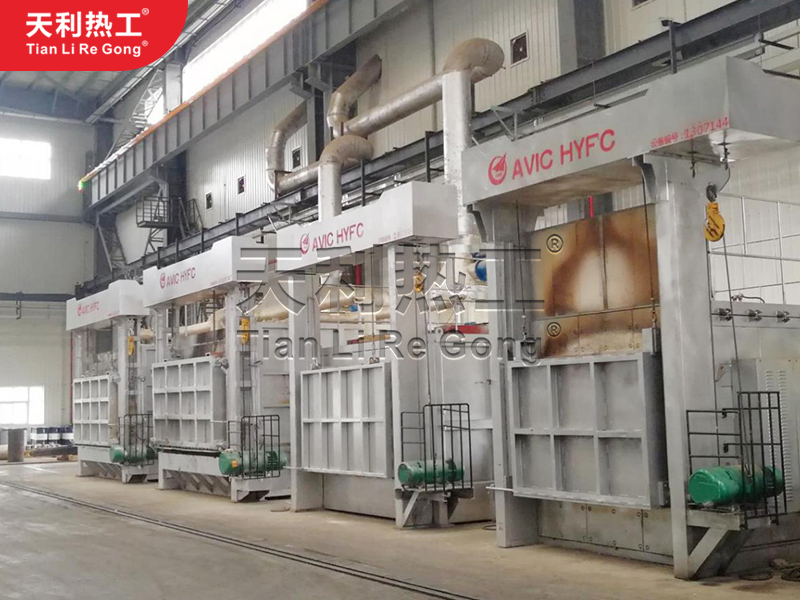

客户案例
